DTM102N系列全站仪

型号 102N
望远镜
光学筒长 150mm
倍率 30X
成像 正像
最短视距 1.0m
加常数 0
物镜有效孔径 φ48
分辨率 3.75〞
视常角 1°30＇（26m/1000m）
视距乘常数 100
测角部
水平度盘 增量式对径读数
垂直度盘　 具有绝对零位之增量式读数
最小显示 1〞，5〞，10〞
精度　　　　 2〞，5〞，10〞
补偿器
类型 单轴液体传感器
范围 ±3'
精度 ±1〞
显示分辨率　 依从选定角度设定
测距部分
测程 一般良好天气，能见度 23.5km
单棱镜 1000m 1800m 2400m
三棱镜 1600m 2600m 3600m
最小显示 精测: 1mm 跟踪: 10mm
精度 ±（3mm+2ppm?D）
测量时间 精测：2 second 跟踪：0.8 second
显示
显示器　 双测20位，4行点阵式液晶显示附背光照明。
水平角显示范围 0°?359°59＇59〞
垂直角显示范围 0°?359°59＇59〞或0°±89°59＇59〞-999.99%?999.99%
应用测量模块
悬高测量　 偏心测量　面积测量　对边测量　坐标测量　原始坐标数据保存
放样 　 内存≥15,000点
测量模式
水平角 左角，右角，固定
垂直角 天顶 0°, 盘左水平 0°, 水平0°±90°,%方式
测量时间 小于0.5秒
角度单位　　 度　密位
其他
水准器格值　 长水准器：20〞/mm，30〞/mm 圆水准器：8＇/2mm
光学对中器 成像：正像 倍率：3X 最短焦距：0.5m
数据输出　 异步串行 ，符合RS-232/USB标准
仪器高度 232mm
仪器重量 6.2kg
电源　　　 可充电池：BDC3000mAh，7.2v（选配）
工作时间 测距时间：8 hours 测角：125hours
Note:A with compensator ; B without compensator

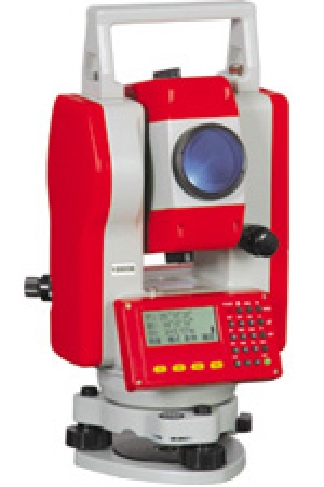

图片仅供参考，以实物为准
